系統概述：

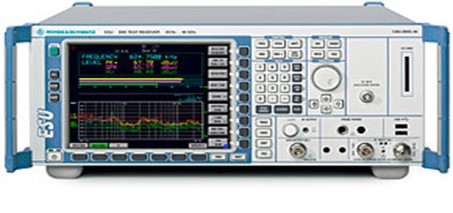

R&S®ESU EMI 測試接收機是完全符合 CISPR 16-1-1標準的 EMI 測試接收機系列，它滿足所有的民用和軍用電磁騷擾測量標準。 用戶在使用基于 R&S®ESU-K53 FFT 的時域掃描選件進行初測時，測量速度可比標準 EMI 測試接收機快 1000 倍。 R&S®ESU 還具有自動和交互測量功能、并行中頻分析，并可同時使用三個檢波器，其中包括帶儀表時間常數的CISPR-平均值檢波器 (CISPR-Average)、有效值－平均值檢波器(RMS-Average)和 APD（CISPR 16 標準規定的幅度概率分布）。
功能特點：
-
完全符合 CISPR 16 標準的 EMI 測試接收機和高端頻譜分析儀合而為一。
-
高速時域掃描 (FFT) 選件
-
滿足所有民用和軍用標準
-
內置預選器（可在分析儀模式下關閉）
-
標配時集成了高達 3.6 GHz 的 20dB 前置放大器
-
接收機模式下可進行并行中頻分析
-
最多可使用三個檢波器并行進行頻率掃描
-
（每條跡線最多 2 百萬個測試點）
-
帶第二射頻輸入端口（最高 1GHz，脈沖保護）
-
可通過時域分析考察騷擾在不同時間內的表現（例如咔嚦聲分析）
-
利用自動和交互測試程序快速、可靠地進行測量
-
集成報告生成工具
技術參數：
| 頻率 | R&S®ESU8 | R&S®ESU26 | R&S®ESU40 |
| 頻段，RF 輸入1 | 20 Hz 至 8 GHz | 20 Hz 至 26.5 GHz | 20 Hz 至 40 GHz |
| 頻段，RF 輸入２ | 20 Hz 至 1 GHz | 20 Hz 至 1 GHz | 20 Hz 至 1 GHz |
| 參考頻率 | 老化率 1×10-7/ 年，選件 2×10-8/ 年 (R&S®FSU-B4) | ||
| 頻譜純度 | < –128 dBc (1 Hz)，10 kHz 時典型值為–133 dBc (1 Hz) | ||
| 預選器 | 在20 Hz 到3.6 GHz 范圍內共計12 個預選器，在分析儀模式下可關閉 | ||
| 前置放大器（標配） | 位于預選器和第一級混頻器之間（可打開和關閉），20 dB 增益，頻率范圍1 kHz 到3.6 GHz | ||
| 分辨率帶寬 | |||
| 3 dB 帶寬 | 10 Hz 至 10 MHz，步進 1/2/3/5 | ||
| 6 dB 帶寬 (EMI) | 10/100/200 Hz，1/9/10/100/120 kHz，1 MHz | ||
| FFT 濾波器 | 1 Hz 至 30 kHz，步進1/3 | ||
| 信道濾波器 | 44 帶寬，100 Hz 至 5 MHz | ||
| 檢波器（接收機模式） | 最大峰值、最小峰值、RMS 值、平均值、準峰值、CISPR-AV、RMS-AV | ||
| 顯示范圍 | 顯示平均噪聲電平（DANL） 至 +30 dBm | ||
| 交調 | |||
| 三階截止點 (TOI)， | > +17 dBm | > +17 dBm | > +17 dBm |
| 無預選器/ 前置放大器 (< 3.6 GHz) | |||
