產品概述：

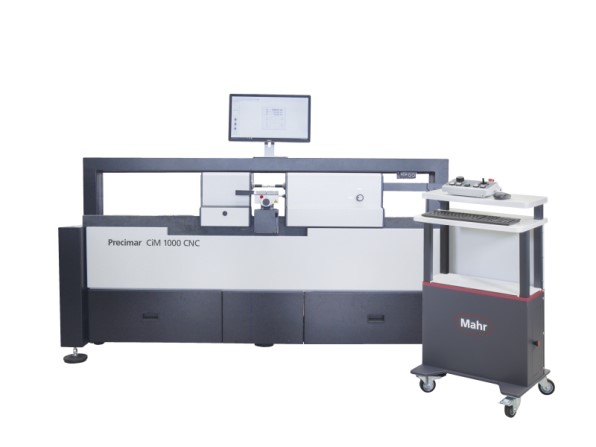

828CiM長度測量儀是符合 Abbe 標準的比較儀，配備水平基床（高度同質、堅硬花崗石）
功能特點：
-
· 電子控制生成測量力
-
· 機動測量軸，使用操縱桿控制，自動接觸
-
· 空氣軸承平滑定位測量滑塊和逆軸承
-
· 5 軸靈敏調整，載物臺負載 25 kg
-
· 機動載物臺高度通過操縱桿或 CNC 調整
-
· 高測量精度
-
· 快速而可靠的測量
-
· 低長度測量不確定性，適合精密零件和量規監控
-
· 100% 符合 Ernst Abbe 比較儀原則
-
· 在線溫度監控
-
· 軟件支持的測量力生成，對于細壁工件和量規是很大優勢
-
· 半自動孔和內螺紋測量
-
· 測量和評估軟件運行于 MS Windows，828 WIN 之上
-
· 機床上安裝的所有滑塊均在空氣靜壓導軌上，確保很低的測量不確定性
-
· 通過彈簧平行四邊形可移動測量軸基座，無間隙和摩擦
-
· 電子測量力調整和自動接觸 #96 主要避免了主觀影響，避免與工件的意外碰撞
典型應用：
可用于校準以下設備
-
平面塞規和環規
-
校正環規
-
卡規
-
球形量塊和內徑測微計
-
量塊
-
螺紋規
-
圓錐螺紋規
-
齒輪量規
-
度盤式指示器
-
杠桿比較儀
-
2 點內徑規
-
外徑測微計
- 2 點內部測微計
-
緊密長度測量
技術參數：
| 外測量的測量范圍 [mm] | 0 to 1000 |
| 內測量的測量范圍 [mm] | 0.5 to 845 |
| 直接測量范圍 [mm] | 300 |
| 位置偏差 / 誤差限度（長度 (mm)）[µm] * | ≤ (0.04+ L/2000) |
| 測量不確定性 MPEE1 (L in mm) [µm] | ≤ (0.055 + L/1500) |
| 測量力 [N] | 0 to 13.9 |
| 可重復性 [µm] | ≤ 0,03 |
| 與操縱桿的接觸速度（最大） | 8 mm/s |
| 設備長度 [mm] | 2500 |
| 質量 [kg] | 840 |
| 工作臺表面 (A x B) mm | 150 x 350 |
