產品概述：

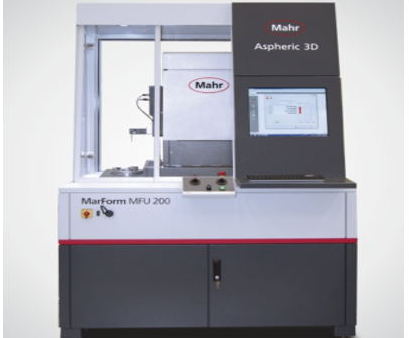

Mahr 開發了 MarForm MFU 200 Aspheric 3D，藉此可以在生產區域附近以 2D / 3D 方式快速測試光學組件。MarForm 測量儀的精確度和穩定性幾十年來一直受到普遍認可。現在借助 MarForm MFU 200 Aspheric 3D 將這些經驗應用到了光學產業。
精度
MarForm MFU 200 Aspheric 3D 是精密測量儀器，有非常低的測量不確定性，是優化加工流程的理想選擇。
測量原理

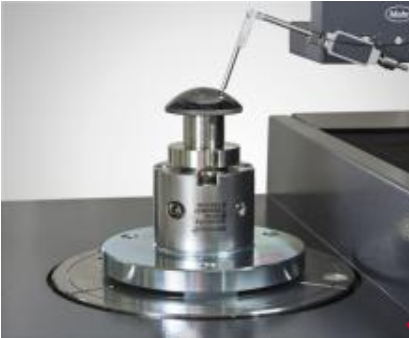

MarForm MFU 200 Aspheric 3D測量光學組件的表面形態。當然，利用透鏡頂點的輪廓也可以快速記錄 2D測量結果。對于3D測量，先在一個序列中測量透鏡頂點偏移 90° 的兩個直線輪廓。然后旋轉C軸記錄多個同心極性輪廓。然后使用這些測量點生成表面形態。利用完全可定位的測桿可以測量間斷的表面。在減震柜中使用測量站可以避免測量對象受到外部干擾，如震動和灰塵。
測量流程
-
在開始測量之前，先選擇標準形狀類型，然后為預期參考鏡頭設置參數。下一步驟將記錄測量數據并與鏡頭的標準數據對比。
-
RMS 值、PV 值和傾斜誤差均顯示為參數。
-
在軟件中，將標準非球面調整到擬合非球面時，球面的各個參數，如曲率 R0 的半徑、錐形常數 k 和非球面系數 Ai 可調整到測量結果。
-
測量值和標準透鏡之間不同的表面形態顯示為彩色線圖。然后 2D 輪廓和差異表面形態導出為已知格式以為車床進行校正。
-
除如上所述測量球面和非球面之外，也可使用標準形狀作為錐形輪廓或測量和評估其他旋轉對稱對象或對3D散點圖進行 Sagitta 描述。
