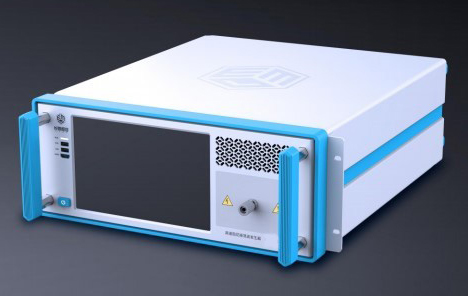

WGC116高速阻尼振蕩波發生器符合GJB151B-2013、MIL-STD-461E/F/G標準中的CS116測試要求，可以輸出高達100MHz的阻尼振蕩波，通過電流鉗可輸出最高10A的脈沖振蕩波。適用于所有飛機、空間及地面系統的互聯電纜和電源電纜束注入脈沖激勵傳導敏感度試驗。
WGC116高速阻尼振蕩波發生器 產品特點
- 整機高度4U；
- 10寸安卓系統電容觸控屏幕，操作智能簡便；
- 可選擇自動保存或直接導出Word格式測試報告，報告模板支持編輯、選擇，并可通過USB接口直接導出至外部存儲設備；
- 設備支持鼠標操控。
WGC116高速阻尼振蕩波發生器 主要技術參數
| 振蕩頻率 | 10kHz、100kHz、1MHz、10MHz、30MHz、100MHz | |
| 最大測試電流 | 10kHz | ≥0.1A |
| 100kHz | ≥1A | |
| 1MHz | ≥10A | |
| 10MHz | ≥10A | |
| 30MHz | ≥10A | |
| 100MHz | ≥3A | |
| 阻尼因子 | 15±5 | |
| 重復率 | 1~9S(可滿足≥0.5脈沖/秒，≤1脈沖/秒） | |
| 輸出阻抗 | 50Ω | |
| 輸出接口 | N型接頭 | |
| 供電電源 | AC220V/50Hz，5A | |
| 外形尺寸 | 4U高度，適配19寸機柜 | |
| 重 量 | 約10kg | |
