產品概述：

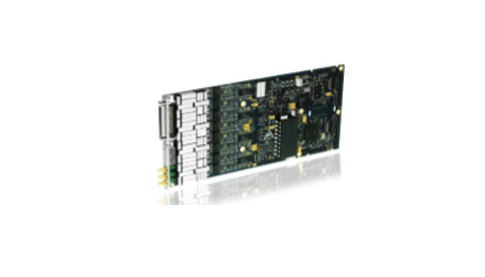

- ProDAQ 3424 是一款 24 位 sigma-delta 模數轉換功能卡 ProDAQ 高精度采集卡，它適用于任何 ProDAQ VXI 總線主板或者 LXI 總線主機。ProDAQ 3424 功能卡的增益 是可編程的，范圍從 1 到 1000，它給用戶提供的電壓范圍從±10.24mV 到±10.24V。4 級固定的抗混疊模擬輸入濾波器允許的采樣率范圍在 20kHz 到 216kHZ。通過采用板 載數字濾波器和選擇抽取階數可以獲得低至 200Hz 輸出頻率。設置足夠高的巴特沃斯 的截止頻率使得在通帶內允許線性相位響應。
- 內部的FIR 抽取濾波器的參數也可以被選擇來確保在通帶內具有線性相位響應。 這就使得這種功能卡可以用在時域和頻域內。ProDAQ 卡的可編程基準電壓選件可以直接切換到可編程增益放大器達到 on-the-fly 動態校準或者自檢的目的。一般的增益為 1 的滿量程 DC 精確度為 0.01%。
- ProDAQ 3424 功能卡可為IEPE/ICP 傳感器提供電源,并提供可訪問傳感器電子數 據表（TEDS）的接口。這就使得該功能卡十分適用于振動測量。
技術參數：
|
采樣 |
|||
|
模數轉換器 |
24位Sigma-Delta |
||
|
采樣頻率 |
20 kHz to 108 kHz (3424-AA, 3424-AB) 20 kHz to 216 kHz (3424-BA, 3424-BB) |
||
|
采樣時鐘 |
內部（軟件可選擇0.1Hz分辨率）或外部 |
||
|
過采樣 |
32 FS for 80 kHz < FS < 216 kHz 64 FS for 40 kHz < FS < 108 kHz 128 FS for 20 kHz < FS < 54 kHz |
||
|
ADC濾波器的特性 |
通帶：0.4535fs ；阻寬：0.5465fs 通帶波動： 0.001dB在128倍的過采樣 0.003dB在64倍的過采樣 0.007dB在32倍的過采樣 阻帶衰減：120dB ；群時延：63 1/FS |
||
|
抽取 |
軟件可選0，10，100 |
||
|
抽取濾波器的特性 |
通帶：0.4fs；阻帶：0.5fs；通帶波動：2.5µdB 阻帶衰減：126dB；群時延：40 1/FS |
||
|
輸入特性 |
|||
|
通道數 |
8，同步采樣 |
||
|
輸入類型 |
差分或單端輸入（軟件可選） |
||
|
耦合方式 |
直流或交流（10µF），軟件可選 |
||
|
輸入信號范圍 |
3424-AA, 3424-BA: ±10.24 V 3424-AB, 3424-BB: ±10.24 V to ±10.24 mV (步長 1,2, 5） |
||
|
ICP電流驅動 |
4.7mA |
||
|
增益設置 |
1, 2, 5, 10, 20, 50, 100, 200, 500, 1000 |
||
|
模擬輸入濾波器 |
4-pole 巴特沃斯濾波器 |
||
|
輸入阻抗 |
10 M?（直流和交流耦合） |
||
|
支持TEDS |
符合IEEE 1451.4 |
||
|
最大輸入電壓 |
±35V直流 |
||
|
直流精度（校準） |
± (54 + 1000/Gain) µV 典型值 ± (90 + 1300/Gain) µV 最大值 |
||
|
信噪比 |
典型值103 dB ，最小>100 dB |
||
|
信噪失真比 |
典型值93dB，最小>90dB |
||
|
總諧波失真 |
<0.002% |
||
|
無雜散動態范圍（SFDR） |
>95dB |
||
|
交叉通道相位匹配 |
功能卡 |
主板 |
主機 |
|
50...2kHz |
<0.01 |
<0.02 |
<0.03 |
|
1kHz...20kHz |
<0.1 |
<0.2 |
<0.3 |
|
20kHz...108Hz |
<0.4 |
<0.8 |
<1.5 |
|
物理特性 |
|||
|
尺寸規格 |
235x106mm |
||
|
重量 |
210g |
||
|
電源要求 |
|||
|
功耗 |
最大20W |
||
