產品概述：

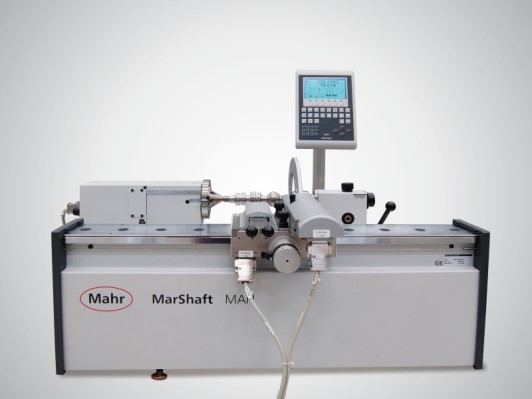

MarShaft MAN 是通用型模塊化軸測量儀器，可快速而靈活地測量軸型工件，主要用于生產車間特征測試，其軸測量工具有多種儀器尺寸（工件長度高達 400 mm / 800 mm / 1200 mm / 1600 mm / 2000 mm / 2400 mm，直徑從 120 mm 到 220 mm）而且其模塊化設計使其能夠適應各種測量任務。測量模塊（如直徑、長度、圓度模塊）能以任意順序安排，而且可以方便地在后期添加，因此它是質量控制的不錯選擇。
功能特點：
-
無需操作員干預
-
高精確度的測量結果
-
很好的可重復性
-
適應于所有測量任務的測量系統(tǒng)，其中包括：長度、直徑、徑向跳動、軸向跳動、凹槽寬度、圓錐角、圓度、同軸度、同心度等
-
自動應用測量力以避免操作員干預
-
良好的車間兼容性，可直接用于生產
-
用戶友好型 MarCheck 評估計算機（2 個型號）
技術參數(shù)：
| 直徑誤差限度 (X) (µm) | (0.8 + L/100) µm，L（長）mm |
| 驅動 | manual |
| 鏡頭 | 光學測量系統(tǒng) (OMS)，帶矩陣相機和軟件 |
| 長度誤差限度 (Z) (µm) | (3 + L/100) µm，L（長）mm |
| 角分辨率 (°) | 0,001 |
| 測量范圍直徑 (X) (mm) | 120 或 220 |
| 工件最大重量 (kg)（文本） | 20 / 60 |
| 長度/直徑分辨率 (mm) | 0,0001 |
| 測量范圍 (Z) (mm) | 400 / 800 / 1200 / 1600 / 2000 / 2400 |
典型應用：
-
典型工件：曲軸，凸輪軸，齒輪軸，齒條，軸頸，空心軸，驅動軸，活塞
-
典型測量任務：長度，直徑，徑向跳動/軸向跳動
-
其他測量任務：距離，凹槽寬度，深度，增量，凹槽直徑，圓度，圓錐度，半徑，角度，交點，跨孔位置等。
