產品概述：

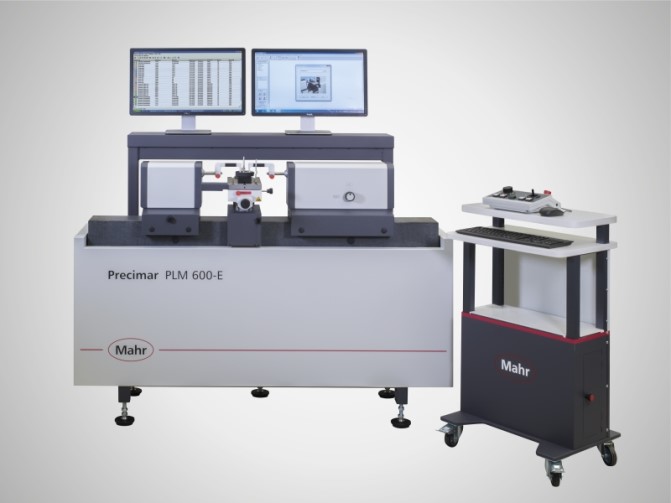

Mahr 推出的高精度測長儀 Precimar PLM 600-E 專用于精密產品和測試設備的絕對和相對測量。先進的高端測量系統必須具備較低的長度測量偏差 (MPEE1= (0.085+L/1500) µm 和定位偏差 (0.07+L/2000) µm)。此測長儀配備自動測量程序，測量效率更高，用于測量諸如平面塞規和環規、標準環規和量塊或螺紋規。PLM-E 精密長度測量設備是符合 Abbe 標準的比較儀，配備水平基床（高度同質、堅硬花崗石）。
功能特點：
-
· 5 軸靈敏調整，載物臺負載 35 kg
-
· 計算機式，多軸機器控制，包括計算機工作站和 828 WIN“自由測量”基本軟件
-
· 利用逐步偏轉功能和自動接觸檢測，通過可調測量力和操縱桿控制的測量滑塊輕松完成操作流程
-
· 自動檢測外部和內部測量，計算機輔助搜索反轉點
-
· 機動測量滑塊，高運動速度
-
· CNC 控制通用測量臺的機動垂直運動，測量效率高
-
· 良好的機器控制、測量數據記錄、處理、日志，并通過強大的軟件和菜單控件進行傳輸
-
· 軟件補償熱尺寸偏差
-
· 機床上安裝的所有滑塊均在空氣靜壓導軌上，確保低的測量不確定性
-
· 電子測量力調整和自動接觸 #96 主要避免了主觀影響，避免與工件的意外碰撞
-
· 半自動孔和內螺紋測量
-
· 機動載物臺高度通過操縱桿或 CNC 調整
典型應用：
可用于校準以下設備：
-

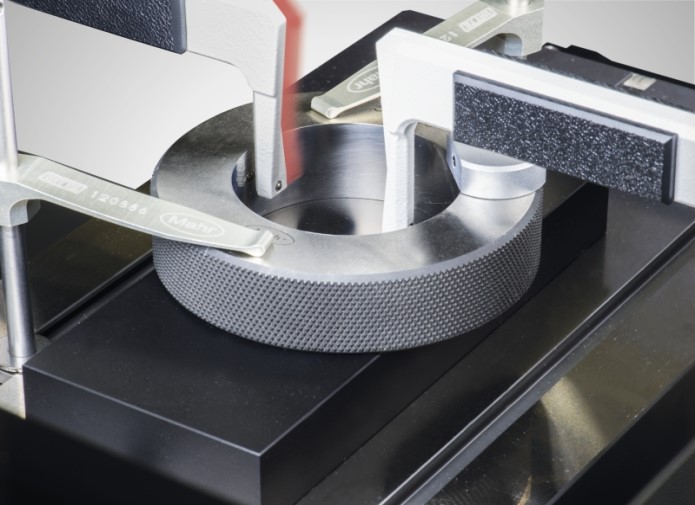

平面塞規和環規
-
校正環規、
-
卡規
-
球形量塊和內徑測微計
-
量塊
-
螺紋規
-
圓錐螺紋規
-
齒輪量規
-
度盤式指示器
-
杠桿比較儀
-
2 點內徑規
-
外徑測微計
-
2 點內部測微計
- 緊密長度測量
技術參數：
| 外測量的測量范圍 [mm] | 0 bis 600 |
| 內測量的測量范圍 [mm] | 0,5 to 445 |
| 直接測量范圍 [mm] | 200 |
| 位置偏差 / 誤差限度（長度 (mm)）[µm] * | ≤ (0.07 + L/2000) |
| 測量不確定性 MPEE1 (L in mm) [µm] | ≤ (0,085 + L/1500) |
| 測量力 [N] | 0 to 13.9 |
| 可重復性 [µm] | ≤ 0.05 |
| 與操縱桿的接觸速度（最大） | 8 mm/s |
| 設備長度 [mm] | 1660 |
| 質量 [kg] | 480 |
| 工作臺表面 (A x B) mm | 150 X 300 |
