FS系列光學電場探測系統 產品簡介

光學電場探測系統主要由光學電場探頭和控制器組成，利用探頭中的光學電場傳感器替換傳統微波天線作為電場接收介質，通過光纖將探頭接收到的模擬矢量信號拉至遠端主機，還原為電信號進一步分析。光學電場探頭體積小、重量輕、工作頻率寬、動態范圍大，電場接收端無任何金屬介質，避免探測環境對測試結果產生影響。

滿足高場強探測需求，工作頻率覆蓋100k-40GHz；小型化設計，抗電磁干擾，可耐受高達50kV/m的強微波電場，也可測量0.1V/m的微弱電場，采用光纖傳輸，傳輸損耗小，避免探測環境對測試主機結果產生影響，適用于各種電磁兼容環境下電磁場探測要求。

FS系列光學電場探測系統 功能特點

• 高保真、高動態模擬矢量輸出，可進行頻域和時域的測量；
• 電場探頭無金屬組件，尺寸小，易做陣列集成；
• 傳輸介質無金屬化，傳輸損耗小，易進行長距離傳輸；
• 可采用RS485與RJ45端口遠程控制；
• 可提供多種形態的、客制化的主機、探頭和支架。

FS系列光學電場探測系統 產品應用

• 高功率微波系統(HPM)
• 主動防御武器系統
• 變電工程電磁環境監測
• 大動態電磁兼容測試系統
• 脈沖電磁場系統(EMP)
• 人機交互系統
• 相控陣?yán)走_(dá)系統
• 高功率微波暗室

FS系列光學電場探測系統 產品規格

FLB系列模擬光端機 機箱接口定義

控制器機箱接口表

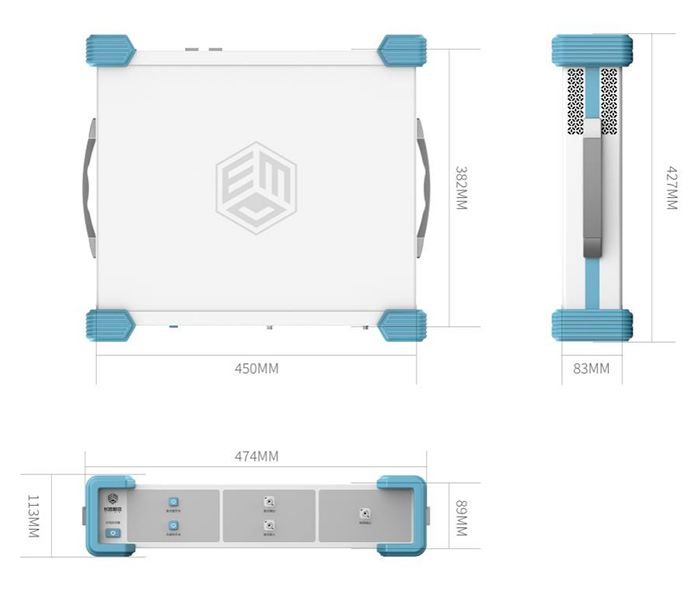

光學電場探測系統控制器外形尺寸

1）前面板：

前面板：5mm厚的鋁板，主要放置射頻輸出接口、激光輸出輸入接口、激光輸入輸出控制按鍵、電源開關。前面板結構示意圖見下圖所示。

FSC101--光學電場探測系統控制器（單軸）	FSC301--光學電場探測系統控制器（三軸）

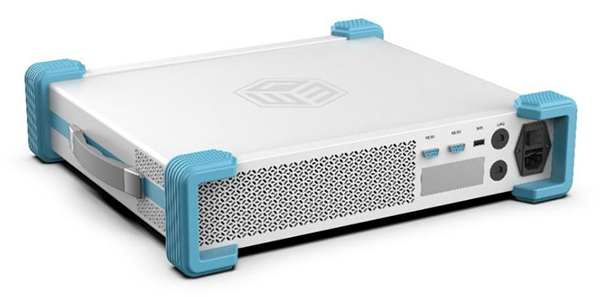

2）后面板：

后面板：5mm厚的鋁板，主要控制接口、程序更新接口、電源接口（含保險絲）。后面板結構示意圖見下圖所示。

3）機箱結構：

• 光學電場探測系統控制器；
• 19英寸上架機箱，高度2U；
• 深度≤500mm；
• 整機重量≤15Kg；
• 整機采用AC220V 50/60Hz供電。

光學電場探頭外型尺寸

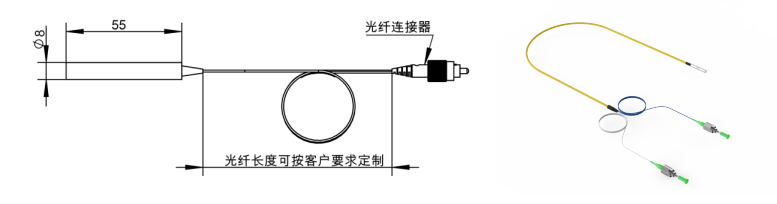

FSS101光學電場探頭（單軸）

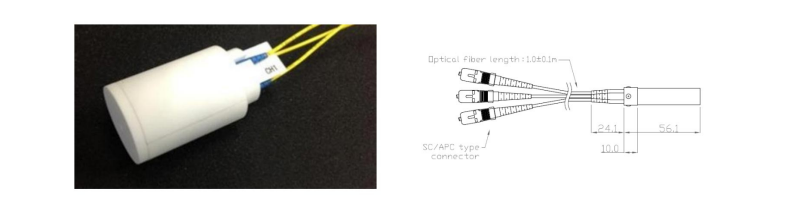

FSS301光學電場探頭（三軸）

如有擴展訂制需求請與我司相關負責人聯系：
