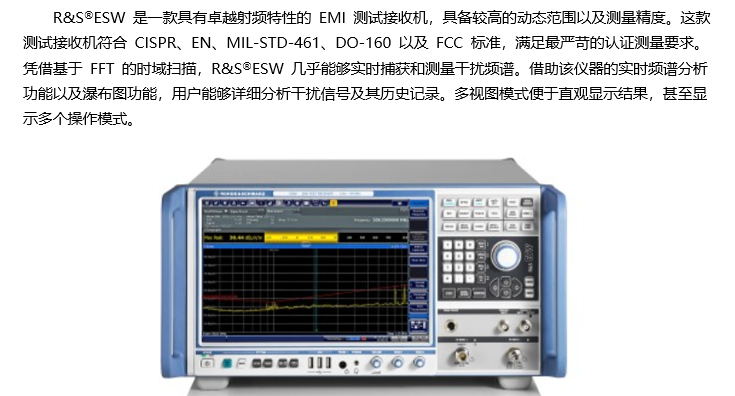

產品概述：

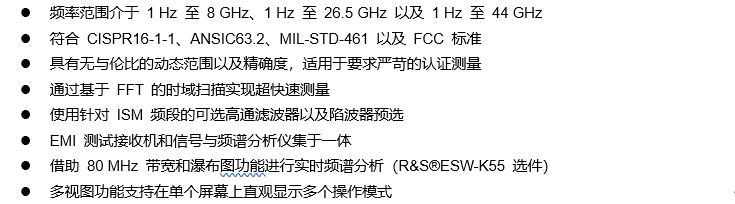

產品特點：
技術參數：
|
頻率 |
||
|
頻率范圍 |
R&S®ESW8 |
1 Hz 至 8 GHz |
|
|
R&S®ESW26 |
1 Hz 至 26.5 GHz |
|
|
R&S®ESW44 |
1 Hz 至 44 GHz |
|
年老化率 |
R&S®ESW-B4 OCXO 精密頻率基準 |
（標準值 ±1 × 10–7）±3 × 10–8 |
|
帶寬 |
||
|
分辨率帶寬 |
標準濾波器 (–3 dB) |
1 Hz 至 10 MHz |
|
|
EMI 濾波器 (–6 dB) |
|
|
檢波器 |
接收機模式 |
最大峰值、最小峰值、準峰值、RMS 值、平均值、具有計量時間常數的平均值（CISPR 平均值）、RMS 平均值 (CISPR RMS) |
|
APD 測量功能 |
最低幅度概率 |
10–7 |
|
|
最長捕獲時間 |
120 s |
|
|
捕獲帶寬 (–6 dB) |
200 Hz、9 kHz、120 kHz、1 MHz |
|
三階截止點 (TOI) |
R&S®ESW8，R&S®ESW26，R&S®ESW44，射頻衰減 = 0 dB，電平 2 × –15 dBm，?f > 5 × 分辨率帶寬，預選關閉，前置放大器關閉 |
10 MHz ≤ fin < 1 GHz，> +20 dBm，25 dBm（典型值） |
|
1 dB 壓縮 |
射頻衰減 = 0 dB，預選關閉，前置放大器關閉 |
fin ≤ 3 GHz，+15 dBm（標稱值） |
|
預選濾波器 |
||
|
狀態 |
接收機模式 |
始終開啟 |
|
|
分析儀模式 |
開啟/關閉（可選擇） |
|
預選濾波器的數量 |
|
21 |
|
前置放大器 （可切換） |
1 kHz 至 8 GHz |
20 dB（標稱值） |
|
顯示平均噪聲電平 (DANL) |
R&S®ESW8（接收機模式，射頻衰減 = 0 dB，端接 = 50 ?，對數刻度歸一化為 1 Hz 分辨率帶寬，分辨率帶寬 = 1 kHz，視頻帶寬 = 1 Hz，+5°C 至 +40°C，預選開啟，前置放大器開啟） |
|
|
|
1 MHz ≤ f < 1 GHz |
<–165 dBm，典型值為 –168 dBm |
|
接收機模式 |
||
|
時域掃描 |
CISPR 頻段 B，150 kHz 至 30 MHz，分辨率帶寬 = 9 kHz，測量時間 = 100 ms，峰值檢波器 |
110 ms（總測量時間） |
|
總體測量不確定度 |
||
|
預選關閉 |
10 MHz < f ≤ 3.6 GHz |
±0.27 dB |
|
尺寸（標稱值） |
寬 × 高 × 深，包括前把手和后腳 |
462 mm × 240 mm × 504 mm (18.15 in × 9.44 in × 19.81 in) |
|
凈重，不帶選件（標稱值） |
R&S®ESW8 |
20.6 kg (45.42 lb) |
|
|
R&S®ESW26 |
22.1 kg (48.72 lb) |
|
|
R&S®ESW44 |
25.2 kg (55.56 lb) |
