產品概述：

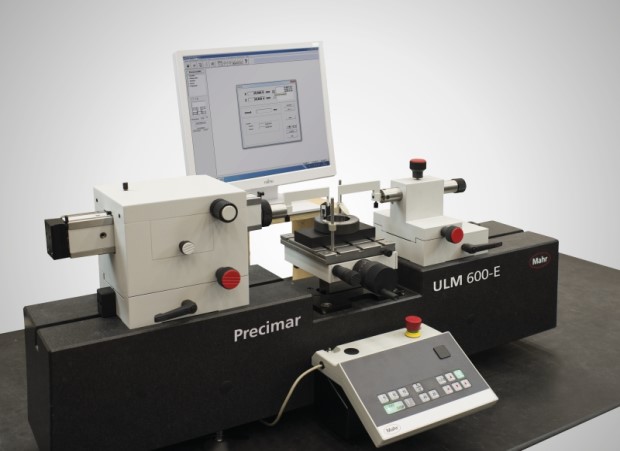

通用長度測量?jī)x。帶水平基床的 ULM-E 比較儀（高度同質、堅硬花崗石）
X 軸測量系統：Heidenhain 增量式，長度測量系統，長度 100 mm
Z 軸測量系統：RENISHAW 增量式，長度測量系統，長度 80 mm
功能特點：
-
· 高測量精度
-
· 100% 符合 Ernst Abbe 比較儀原則
-
· 手動操作測量軸
-
· 配有平滑手動定位測量元素的空氣軸承以及逆軸承（非 ULM 300-E）
-
· 載物臺高度可通過按鈕調整（以及定位預定義的增量）
-
· 使用 2 或 3 個傳感器在線測量溫度
-
· 計算機輔助校正系統誤差 (CAA)
-
· 計算機輔助儀零點穩定
-
· 計算機輔助校正溫度和測量力影響
-
· 在整個測量軸設置范圍內穩定的測量能力
-
· 大載物臺帶 Z 方向引導，負載 25 kg
-
· 靜態和動態采用測量值自動反轉點檢測
-
· 自動 Z 定位支持的內螺紋測量
-
· 應用范圍高度靈活
-
· Mahr 828 WIN 測量和評估軟件在 MS Windows 下運行
- · 可選使用測量軸擴展
技術參數：
| ULM 300-E | ULM 600-E | ULM 1000-E | ULM 1500-E | |
| 設備尺寸 |
1080 / 1500 / 2000 x 380 x 480 ULM 300-E: 685 x 280 x 480 |
1080 / 1500 / 2000 x 380 x 480 ULM 300-E: 685 x 280 x 480 |
1080 / 1500 / 2000 x 380 x 480 ULM 300-E: 685 x 280 x 480 |
1080 / 1500 / 2000 x 380 x 480 ULM 300-E: 685 x 280 x 480 |
| 外測量的測量范圍 [mm] | 0 至 305 | 0 至 640 | 0 至 1060 | 0 至 1560 |
| 內測量的測量范圍 [mm] | 0.5 至 150 | 0.5 至 485 | 0.5 至 905 | 0.5 至 1405 |
| 直接測量范圍 [mm] | 100 | 100 | 100 | 100 |
| 測量不確定性 MPEE1 (L in mm) [µm] | ≤ (0.09+L/2000) |
≤ (0.09+L/2000) or ≤ (0.3+L/1500) |
≤ (0.09+L/2000) or ≤ (0.3+L/1500) |
≤ (0.09+L/2000) or ≤ (0.3+L/1500) |
| 測量力 [N] | 0.2 ; 1.0 - 4.5 ; 11 | 0.2 ; 1.0 - 4.5 ; 11 | 0.2 ; 1.0 - 4.5 ; 11 | 0.2 ; 1.0 - 4.5 ; 11 |
| 可重復性 [µm] | ≤ 0.05 | ≤ 0.05 或 0.1 | ≤ 0.05 或 0.1 | ≤ 0.05 或 0.1 |
| 設備長度 [mm] | 685 | 1080 | 1500 | 2000 |
| 質量 [kg] | 110 | 160 | 215 | 280 |
典型應用：
可用于校準下列表或設備
-
平面塞規和環規
-
校正環規
-
卡規
-
球形量塊和內徑測微計
-
量塊
-
螺紋規
-
圓錐螺紋規
-
齒輪量規
-
錐度規
-
度盤式指示器
-
杠桿比較儀
-
2 點內徑規
-
外徑測微計
-
2 點內部測微計
