產品概述：
3672系列矢量網絡分析儀產品包括3672A（10MHz～13.5GHz）、3672B（10MHz～26.5GHz）、3672C（10MHz～43.5GHz）、3672D（10MHz～50GHz）和3672E（10MHz～67GHz）。3672系列矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式，內設對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式，外配USB、LAN、GPIB、VGA等多種標準接口，除具有傳統矢量網絡分析儀的全部測量功能外，還可以通過配置功能選件進行混頻器/變頻器、增益壓縮二維掃描以及脈沖狀態下S參數的多功能綜合參數測試，能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。該產品可廣泛應用于發射/接收（T/R）模塊測量、介質材料特性測量、微波脈沖特性測量和光電特性測量等領域，是雷達、通信、導航等系統的科研、生產過程中必不可少的測試設備。

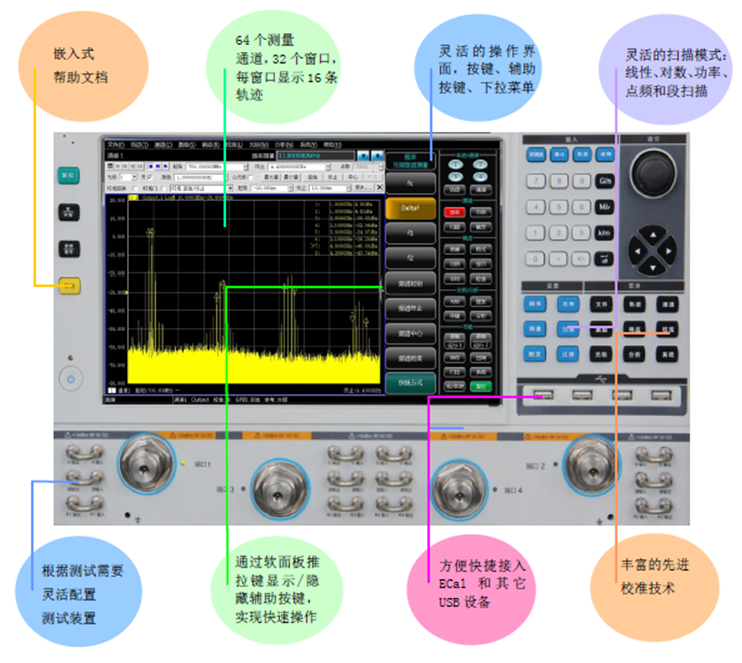

功能特點：
- 校準類型靈活可選，兼容多種校準件
- 支持多窗口、多通道測量，快速執行復雜測試方案
- 具有對數幅度、線性幅度、駐波、Smith圓圖等多種顯示格式
- 具有USB、GPIB、LAN和VGA接口
- 中/英文操作界面，12.1英寸1280*800高分辨率多點觸控顯示屏
- 錄制/運行，一鍵式操作簡化測量設置步驟，提高工作效率
- 具有一體化脈沖S參數測量、時域測量、混頻器測量、增益壓縮二維掃描、支持THz擴頻、天線與RCS測量接收等功能
技術參數：
|
頻率特性 |
|||
|
頻率范圍 |
10MHz～13.5/26.5GHz |
||
|
頻率分辨率 |
1Hz |
||
|
頻率準確度 |
±1×10-7（23℃±3℃） |
||
|
端口諧波抑制 |
典型值 | ||
|
1dB壓縮電平 |
/ |
+13dBm | |
|
脈沖特性 |
典型值 | ||
|
網絡參數特性 |
典型值 | ||
|
中頻帶寬 |
1Hz～5MHz |
||
|
幅度顯示分辨率 |
0.001dB/div |
||
|
相位顯示分辨率 |
0.01°/div |
||
|
參考電平幅度設置要求值 |
-500～+500dB |
||
|
參考電平相位設置要求值 |
-500～+500° |
||
|
一般特性 |
|||
|
端口接頭形式 |
3.5mm（陽頭），系統阻抗50歐姆 |
||
|
測量端口數 |
3672A/B標配：2端口；3672A/B-400選件：4端口 |
||
|
外設接口 |
USB接口、GPIB接口、VGA接口、LAN接口 |
||
|
操作系統 |
Windows 7 |
||
|
顯示方式 |
12.1英寸高分辨率觸摸顯示屏 |
||
|
外形尺寸 |
寬´高´深=426mm×266mm×550mm（不含底腳、把手） |
||
|
最大功耗 |
400W |
||
|
電源輸入形式 |
50Hz單相220V或者50Hz/60Hz單相110V交流電 |
||
|
最大重量 |
42kg |
||
