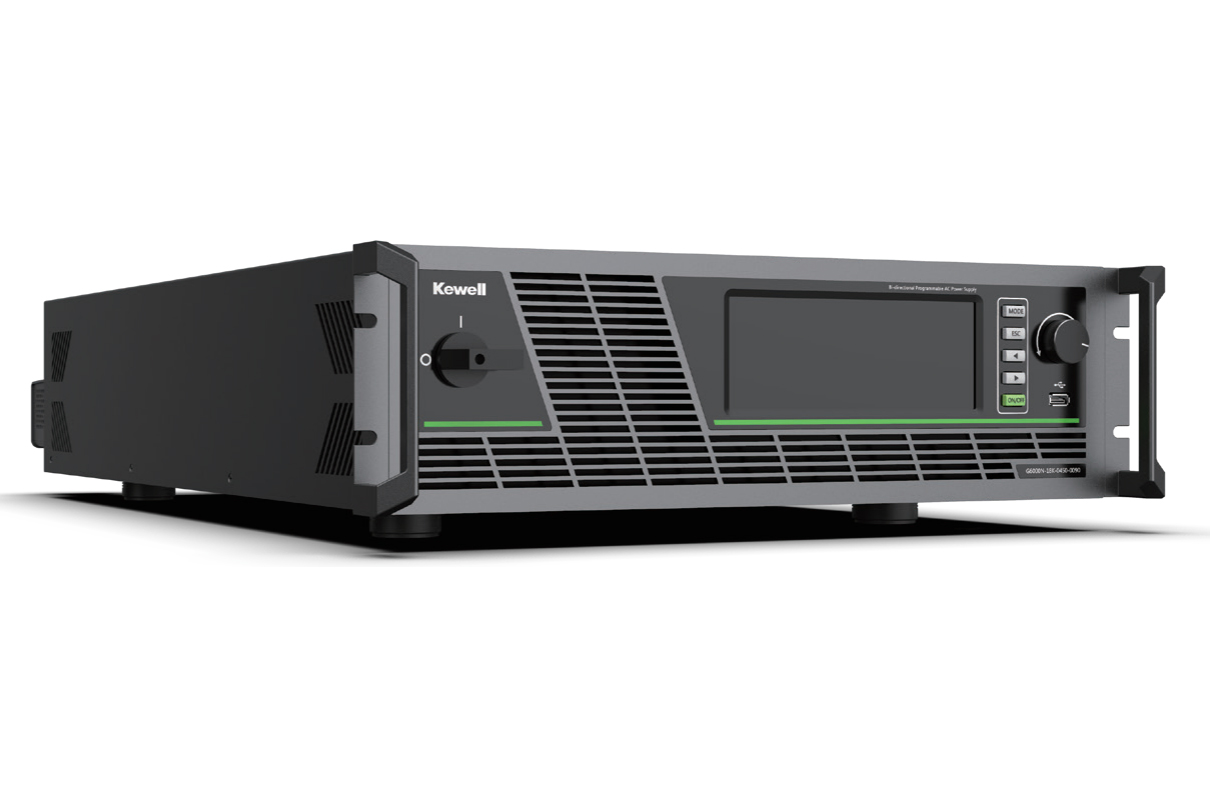

G6000 系列是一款高精度、高功率密度、高動態的四象限交流源載系統， 作為源， 支持三相獨立可調， 具備 LIST/PULSE/STEP 等多種編程功能， 模擬電網電壓和頻率的擾動特性； 具備波形編輯、諧波模式、間諧波等模式，模擬異常電網環境， 測試被測試設備的電網耐受能力；作為載， 內 置多種交流負載模型，模擬線性負載特性。 G6000 系列可編程雙向交流源載系統廣泛覆蓋光儲、新能源汽車、交直流充電樁、科研機構、高等院 校等測試領域。
3U/18kVA，體積小、重量輕、 空間利用率高
交直流一體
具備 AC/DC/AC+DC 模式
人機交互
自研 6.8 英寸 2 TFT 觸摸屏 操作順滑
靈活并機
靈活并機實現高功率擴容
源載一體
源載功能一鍵切換
短時中斷
電網 1ms 中斷模擬
高電壓擺率
3V/us 電壓微秒響應
標準曲線內置
多國高低穿，標準諧波等一鍵調用
產品功能
G6000 系列支持 AC/DC/AC+DC 輸出模式 ; 具備波形編輯、諧波注入、間諧波注入、交流負載等功能， 內置中國、歐洲、美國、英國等國高低穿標準曲線， 滿足客戶多行業測試需求。
|
標準版 Normal |
專業版 Pro |
旗艦版 Ultra |
|
優秀參數功能 |
新一線參數功能 |
認證級功能配置 |
| G6000 系列 | ||||
| 功能參數 | 標準版 Normal | 專業版 Pro | 旗艦版 Ultra | |
| 電壓 | 功率 / 電流 | |||
| 0-450V | 6kVA/30A | • | • | • |
| 18kVA/90A | • | • | • | |
| 功能 | 交流源 | • | • | • |
| 四象限交流源 | - | • | • | |
| 雙向直流源 | - | • | • | |
| 回饋式交流負載 | - | - | • | |
|
通訊接口 RS232/LAN/CAN/USB |
• | • | • | |
| GPIB | • | • | • | |
| 電源參數 | 電壓精度 | ≤0.05%+0.05%F.S. | ||
| 電流精度 | 0.1%+0.1%F.S. | |||
| 電壓斜率 | 3V/us | |||
| 頻率范圍 | 15Hz ～ 200Hz | |||
| 頻率精度 | 0.01% | |||
| 電壓失真 | ＜0.5%@50Hz/60Hz | |||
| ＜1%@15Hz ～ 200Hz | ||||
| 諧波次數 | 可編輯任意電壓諧波 2-100 次 | |||
| 諧波含量 | 50% | |||
| 相位設定范圍 | 0 ～ 359.9° | |||
| 峰值效率 | 90% | |||
| 負載參數 | 輸入電壓 | 30-450V | ||
| 輸入電流 | 30A @ 每相 | |||
| 頻率范圍 | 30-100Hz | |||
| 峰值因數 | 1.414-3 | |||
| 輸入?yún)?shù) | 電網電壓 | 342 ～ 528V | ||
| 電網頻率 | 47-63Hz | |||
| 常規參數 | 尺寸 (mm) | 699(D)*445(W)*133(H) | ||
