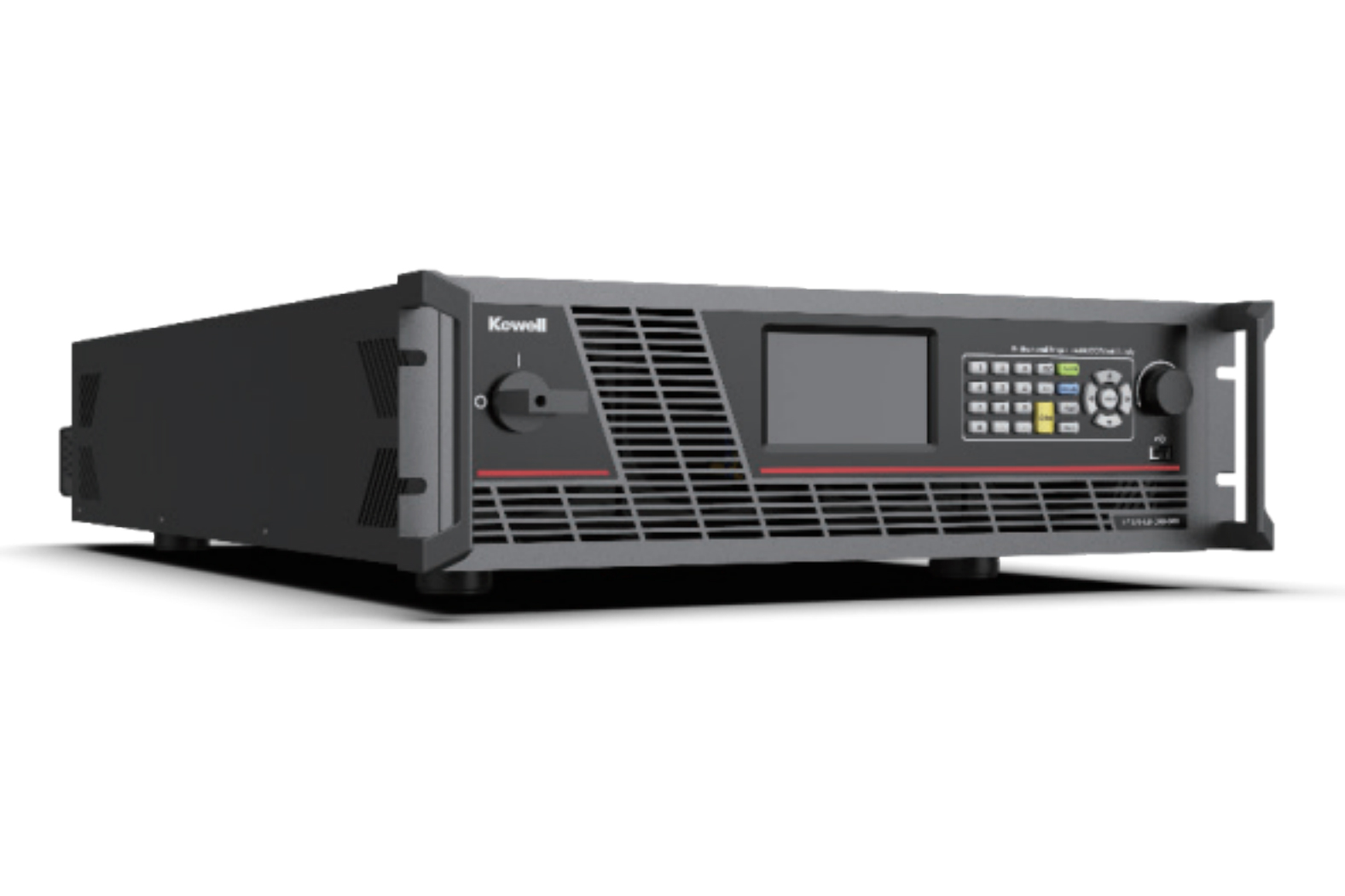

全新 2400V/80A S7200系列可編程雙向直流源載系統
S7200 系列新一代可編程直流源載系統采用超高壓設計， 單機電壓可輸出 2400V, 滿足客戶高壓過壓測試需求。集 成雙向直流電源和直流電子負載功能， 具備主動 / 自由源載模式切換， 滿足用戶個性化測試需求。S7200 系列廣泛 應用于光儲、電動汽車、航空、高等院校、第三方實驗室等測試領域。
產品功能
S7200 系列支持 CV/CC 優先權設定，開放步階等工步編輯功能， 操作靈活 ; 具備 IV 模擬、電池模擬、電池充放電、函數發生器、汽車功率曲線等功能， 內置 EN50530、ISO16750-2、LV123、DIN40839 等標準曲線，滿足多行業測試需求。
|
標準版 Normal |
專業版 Pro |
|
優秀參數功能 |
新一線參數功能 |
| S7200 系列 | |||
|
版本 功能參數 |
標準版 Normal | 專業版 Pro | |
| 電壓范圍 | 功率 / 電流 | ||
| 800V | 7.5kW/80A | • | • |
| 10kW/80A | • | • | |
| 15kW/160A | • | • | |
| 20kW/200A | • | • | |
| 30kW/240A | • | • | |
| 1200V | 15kW/100A | • | • |
| 20kW/100A | • | • | |
| 30kW/100A | • | • | |
| 1600V | 15kW/80A | • | • |
| 1600/2000V | 20kW/80A | • | • |
| 1600/2000/2400V | 30kW/80A | • | • |
| 功能 | 雙向直流源 | • | • |
| 電池模擬 | • | • | |
| 汽車功率曲線 | • | • | |
| 太陽電池陣列模擬 I-V 曲線 | • | • | |
| 回饋式直流負載 | • | • | |
| 函數發生器 | • | • | |
| 電池充放電 | - | • | |
|
通訊接口 RS232/LAN/CAN/USB |
• | • | |
| GPIB 通訊接口 | • | • | |
| 電壓閾值 | 1倍 | 1.02倍 | |
| 輸出參數 | 電壓精度 | 0.02%F.S. | 0.01%F.S. |
| 電流精度 | 0.05%F.S. | ||
| 動態響應時間 | 500us | ||
| 電壓斜率 | 500V/ms | ||
| 電流斜率 | 150A/ms@80A&100A、300A/ms@160A、450A/ms@200A&240A | ||
| 效率 | 95.5% | ||
| 常規參數 | 尺寸 (mm) | 669(D)*445(W)*130(H) | |
| 重量 | ＜40.5kg | ||
